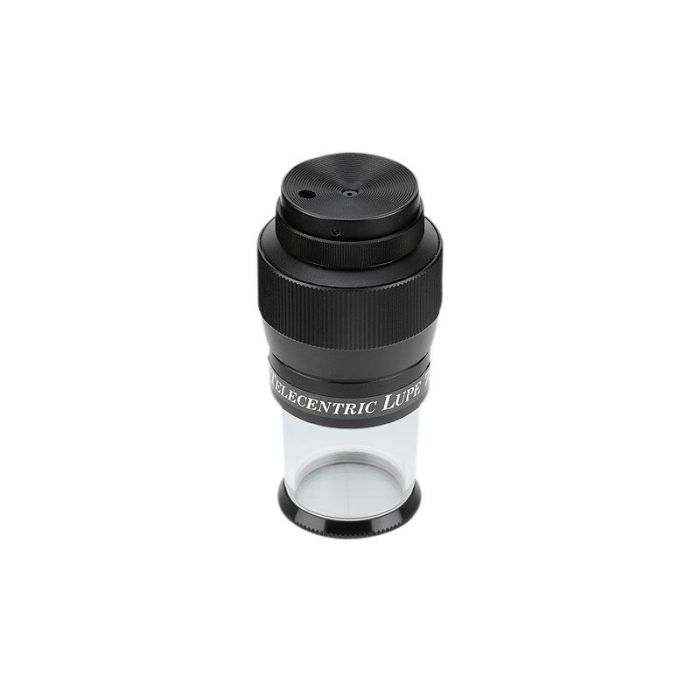

Loupe de mesure télécentrique Peak 1999 avec grossissement 7x, focalisable et échelle 0,1 mm avec une longueur de mesure de 20 mm.
Le système optique de cette loupe, télécentrique, n'est pas habituel. la foyer du système de lentilles est doté d'une petite ouverture permettant de mesurer, en plus de la longueur et de la largeur des objets plats, les trois dimensions d'un volume, sphère ou cylindre, sans risquer d'erreur de parallaxe. La loupe de mesure PEAK télécentrique 1999 correspond dans le principe à un microprojecteur de profils. Les trois éléments du système de lentilles, spécialement conçu dans ce but, sont répartis en trois modules. Réglez tout d'abord l'écart entre l'échelle et le système de lentilles en tournant les tubes extérieurs moletés jusqu'à voir clairement l'échelle à travers l'ouverture la plus grande (3 mm), réglable avec l'anneau rotatif situé au bout de la loupe. Placez alors la loupe sur l'objet à mesurer, l'échelle directement en contact avec lui, et mesurez alors sa longueur. L'échelle de plus de 20 mm est graduée tous les 0,1 mm, vous offrant des mesures de longueur avec une erreur d'écart inférieure à 0,03 mm. La mesure de volumes requiert l'ouverture de diamètre minimal (1 mm) ou, mieux encore, celle dotée d'une fente large de 0,5 mm. Cette fente doit être horizontale par rapport à la ligne dont vous mesurez la longueur. De ce cas aussi, les parties de l'objet séparés de l'échelle peuvent apparaître floues, car elles ne sont pas focalisées. La mesure de longueur n'en est pas influencée tant que vous mesurez l'écart moyen des images floues. En effet, les caractéristiques du système télécentrique font que la faible luminosité de l'image, due à la petite ouverture, est compensée par l'éclairage plus fort appliqué à l'objet. La loupe de mesure 1999 peut accueillir les échelles interchangeables de la série S-1975. Les lentilles sont recouvertes d'un matériau anti-reflets.
Agrandissement : 7 fois
Mise au point possible : Oui
Champ de vision : 20 mm
Longueur de mesure : 20 mm
Échelle : 0,1 mm
Optique : Télécentrique, sans distorsion
Dimensions : 38 x 74 mm
Poids : 73 grammes
Étui : Inclus
Échelle standard : Inclus dans la livraison
