Règles graduées en verre PEAK 1972-S avec deux loupes focalisables 10x et une graduation métrique 0,1 mm.

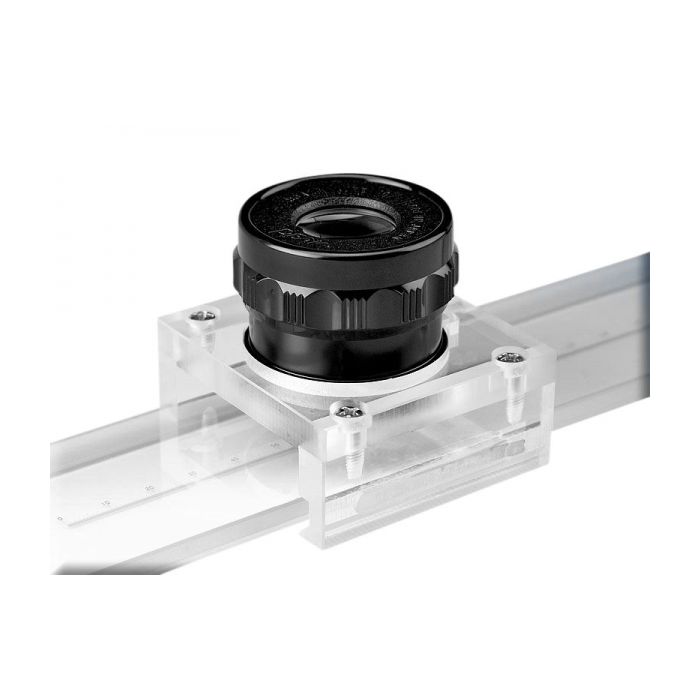

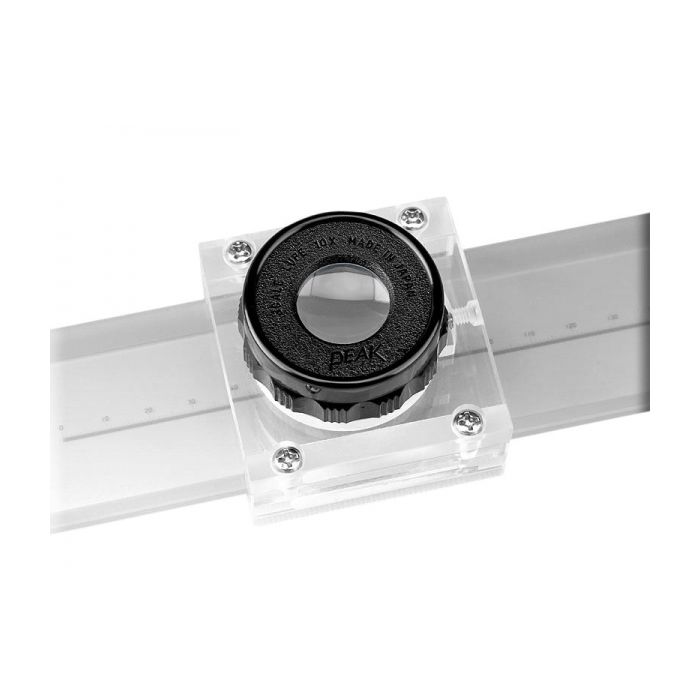

La mesure d'écarts importants est difficile avec des loupes de mesure, car les échelles sont longues. Les règles graduées en verre PEAK sont optimales pour mesurer rapidement et simplement longueurs et écarts. Les quatre longueurs : 300, 500, 700 et 1 000 m sont livrées avec deux loupes 10x (voir loupe de mesure 1983) achromatiques avec focale variable dans un boîtier élégant. Le champ de vision des loupes sur la règle est de 20 mm. Pour éviter qu'elles ne glissent, les fixations en acrylique des loupes disposent de ressorts à lames latéraux. La règle et les loupes sont livrées dans un coffret doublé de soie. Graduation 0,1 mm. Les traits de graduation gravés sont larges de 0,02 mm et ont 5 hauteurs différentes (selon Y). Graduation 0,1 mm = 1,0 mm, graduation 0,5 mm = 1,4 mm, graduation 1,0 mm = 1,8 mm, graduation 5 mm = 2,4 mm et graduation 10 mm = 3,0 mm.
Veillez à bien placer la règle parallèlement à l'objet à mesurer. Les règles graduées en verre 1972 S, fabriquées selon des normes internationales, ne sont pas fournies avec un certificat d'étalonnage.
Celui-ci peut cependant être établi, sur commande et moyennant un supplément. Le délai de livraison en est allongé d'env. 20 jours. Pour vous proposer le devis correspondant à vos besoins, donnez-nous le nombre de points de mesure/d'écarts devant apparaître sur le certificat.
Données techniques pour les mètres en verre 1972-S :
- échelle de mesure : graduation = 0,1 mm , inscrite 0 10 20 ... (mm)
- Les graduations et les chiffres appliqués sur le corps en verre sont très nets et résistants aux rayures.
- L'épaisseur des graduations est de 0,020 mm.
- Précision de la graduation ± (0,003 mm + 3L / 1.000.000) (Les mesures se réfèrent à 20°C)
- Coefficient de dilatation thermique : 9 x 10-6 / 1K
- Indice de réfraction = 1.5195
- Matériau = verre float (sélectionné)
- Graduation non centrée / centrée sur le corps en verre ! (utilisation multiple) Longueur du corps en verre = voir ci-dessous
- Largeur du corps en verre = 49 mm
Disponible dans les longueurs (plage de mesure de l'échelle) :
- 300 mm / 12" = longueur totale 360 mm (± 1mm)
- 500 mm / 20" = longueur totale 560 mm (± 1mm)
- 700 mm / 32" = longueur totale 780 mm (± 1mm)
- 1.000 mm / 40" = longueur totale 1.060 mm (± 1mm)
